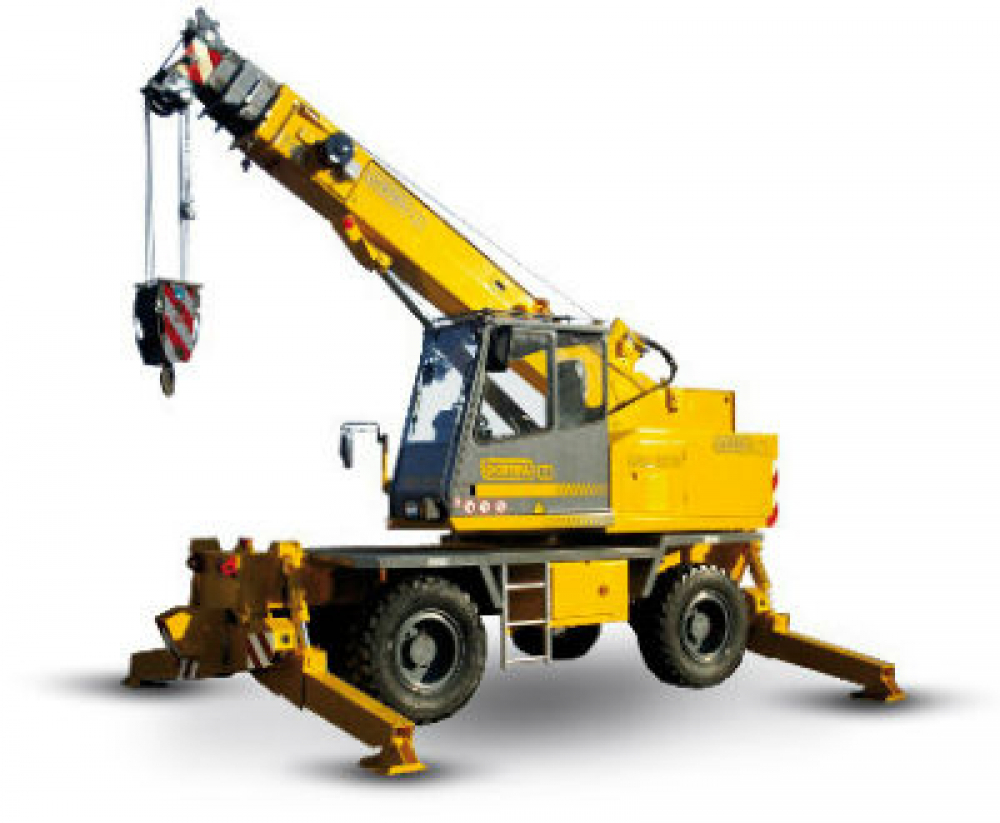

MACARA DE SANTIER LOCATELLI GRIL 13.12

Macaralele autoportante sunt destinate in principal pentru constructii.Macaralele de santier(macarale
mobile pe pneuri pentru teren accidentat) ofera capacitati de ridicare marite, manevrabilitate facila in zone greu accesibile si inguste.

Modelul GRIL 8125 - 12,5 tone.

STRUCTURA TURELA

Macaraua mobila pe pneuri pentru teren accidentat este construita cu placi si profile din otel cu rezistenta superioara.

BRAT TELESCOPIC

Macaraua de santier LOCATELLI GRIL 13.12 are 3 sectiuni de brat .
Brat cu extindere integral hidraulica si sincronizat de la 4.85 m la 12.65 m. Inaltimea maxima cap brat 15 m. Optional: brat cu 4 sectiuni cu extindere hidraulica si sincronizata de la 5.85 m la 20 m. Inaltime max cap brat 22.10 m.

RIDICARE BRAT

Cilindru hidraulic cu efect dublu. Ridicare de la -9° la 78°.

ROTATIE TURELA

Rotatie continua la 360°. Motor oleodinamic cu reductor cu reductie dubla epicicloidala. Frana de rotatie automata cu discuri multiple. Roata zimtata /pinion extern. Blocare manuala rotatie cu comanda din cabina de pilotaj.

TROLIU

Hidraulic, actionat de motor cu pistoane axiale cuplate cu reductor cu reductie dubla epicicloidala. Tambur canelat. Frana automata cu discuri multiple si valve de contrabalansare.

CABINA

Construita din otel si suspendata elastic pe partea stanga a turelei. Vizibilitate panoramica completata de ferestre mari de siguranta. Scaun operator culisant si reglabil in sus si jos.

COMENZI MACARA

Senzori de comanda montati pe bratele scaunului operator prin comanda independenta sau simultana cu miscarea macaralei. Butoane electrice pentru comanda stabilizatori.

DISTRIBUITORI

Distribuitorii hidraulici individuali garanteaza combinarea simultana a miscarilor macaralei. Sistem centralizat pentru control presiune hidraulica.

COMENZI MISCARI MACARA

Volan inclinabil.Selector modalitate directie. Comanda cu maneta pentru schimbarea directiei. Selector schimb de viteze. Buton electric pentru blocare diferential fata si frana parcare.

DISPOZITIVE DE SIGURANTA

Limita urcare si coborare carlig. Valve de blocare pe toti cilindrii hidraulici. Valve de presiune maxima pe toate circuitele hidraulice.

Capacitate de ridicare maxima	12,5 t
Lungime maxima	8125,3 - 12,6 m 8125,4 - 20,0 m
Altitudine maxima	8125,3 - 15,2/19,0 m 8125,4 - 22,1/26,3 m
Nr. axe	2
Directie	4x4x4
Cauciucuri	365/80 R20
Motor	CATERPILLAR C4.4 83 kW @ 2.200 rpm 418 Nm @ 1.4000 rpm
Viteza circulatie	38 km/h
Dimensiuni	8125,3 - m 5,89x2,40x3,31 H 8125,4 - m 6,94x2,40x3,31 H
Greutate macara	8125.3 - 11.600 kg 8125.4 - 12.300 kg
